# 半导体制造中的“隐形冠军”：石墨零件

> 在芯片制程迈向纳米级别的今天，有一种黑色材料却始终在高温、腐蚀等极端环境下默默支撑着整个半导体产业链的运转。

在半导体这个追求极致精密的行业，石墨这种看似普通的材料，却凭借其独特的性能成为**不可替代的关键材料**。从晶圆生长到离子注入，从热处理到蚀刻，几乎所有关键工艺环节都离不开石墨零件的参与。

—

## 01 行业隐形支柱

半导体制造是科技进步的核心，这是一个高度精密和复杂的制造过程。

石墨，从碳化硅（SiC）长晶到离子注入，再到外延工艺，以其优异的性能，成为半导体各类产品制造中**不可或缺的“隐形英雄”**。

2024年，全球半导体用石墨产品市场规模已达数百亿元人民币，市场预测至2030年，全球半导体用石墨产品市场规模将持续增长。

这一市场由众多关键企业支撑，包括Graphite India、Entegris、Fangda Carbon、IBIDEN、Toyo Tanso等全球主要厂商。

## 02 石墨的独特性能

石墨为何能在半导体这样高精尖的领域担当重任？这源于其**独特的物理和化学特性**。

**耐高温特性**是石墨在半导体领域应用的首要优势。石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失也很小，热膨胀系数也很小。

更为独特的是，**石墨强度随温度提高而加强**，在2000℃时，石墨强度甚至能提高一倍。

**卓越的导热导电性**是石墨的另一重要特性。石墨的导电性比一般非金属矿高一百倍，导热性则超过钢、铁、铅等金属材料。

**化学稳定性和抗热震性**使石墨能够适应半导体制造的复杂环境。石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀，同时在温度突变时，石墨的体积变化不大，不会产生裂纹。

## 03 关键应用领域

半导体制造流程中，石墨零件的身影无处不在，扮演着多种关键角色。

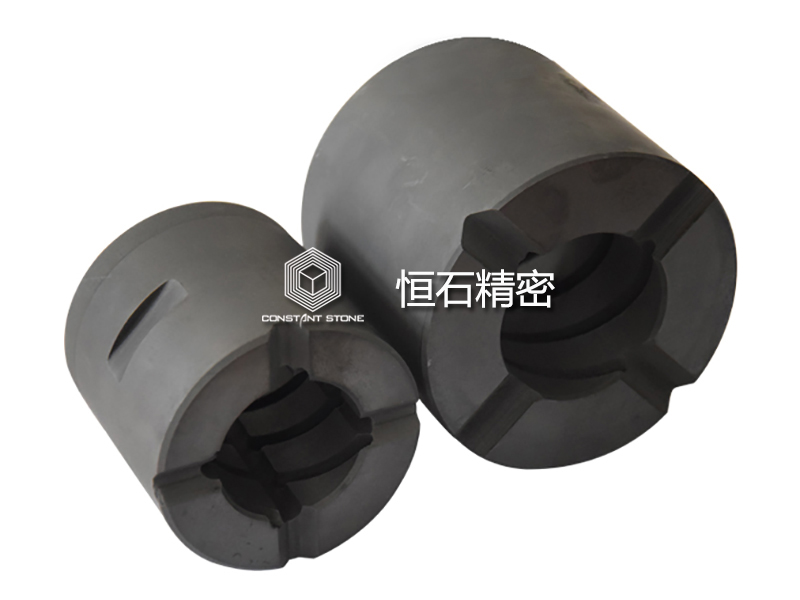

在**晶体生长环节**，单晶硅的晶体生长坩埚、区域精炼容器、支架夹具、感应加热器等都是用高纯石墨加工而成的。

石墨热场系统为晶体生长提供了**均匀稳定的高温环境**。

在**芯片制造过程**中，石墨件应用于外延石墨基座、等离子刻蚀设备零部件、离子注入设备零部件等关键部位。

以静电夹具为例，其平面度要求极为苛刻，需控制在≤5μm/φ300mm以内。

在**真空处理环境**中，石墨作为加热器、隔热屏、坩埚、导轨等配件，直接决定着真空炉的热效率、稳定性和寿命。

半导体级石墨配件要求灰分含量低于50ppm，远高于工业级200ppm的标准。

## 04 精密加工艺术

将石墨材料转化为精密半导体零件，本身就是一门高超的艺术，面临着诸多挑战。

石墨具有**脆性高、硬度低**的特性，莫氏硬度仅为1-2，传统加工易产生崩角，边缘破损率可达15%。

为解决这一问题，行业领先企业采用多轴联动数控机床（精度±0.005mm）、金刚石涂层刀具（寿命提升3倍）、自适应切削参数系统（进给速度优化至500-800mm/min），将加工良品率提升至98%以上。

对于**薄壁石墨件**的加工，浙江晶越半导体有限公司开发的创新工艺通过在石墨毛坯外侧壁进行非接触式涂胶固定，取代了传统的装夹固定方式，有效实现了厚度在3mm及以下的石墨薄壁件的高精密加工，加工精度可控制在正负一丝。

## 05 技术发展方向

面对半导体制造技术的不断进步，石墨零件也在持续创新迭代。

**材料纯度不断提升**，通过高温氯化法（2800℃）的三级提纯工艺，将灰分降至5ppm级，比常规石墨（200-500ppm）洁净度提升两个数量级。

**复合增强技术**日益成熟，在应力集中区域嵌入碳纤维预制体（T300级，体积分数15%），使热震循环次数（1300℃↔室温）从50次提升至200次，达到航空航天标准。

**表面强化技术**不断创新，CVD沉积SiC涂层（厚度80-150μm）可将石墨零件的抗氧化温度从600℃提升至1400℃，寿命延长3-5倍。

—

随着第三代半导体、核聚变装置的发展，真空炉正迈向3000℃超高温时代。石墨零件的技术要求将**愈发严苛**，纳米增强石墨基复合材料、人工智能加工补偿系统、数字孪生寿命预测模型将成为技术突破的关键方向。

回望半导体发展历程，石墨这个“黑色基石”始终默默支撑着行业的技术进步。在未来更极端的制造环境中，石墨零件仍将是半导体产业不可或缺的关键材料。
