半导体石墨零件：高温与精密的“隐形基石”

　　

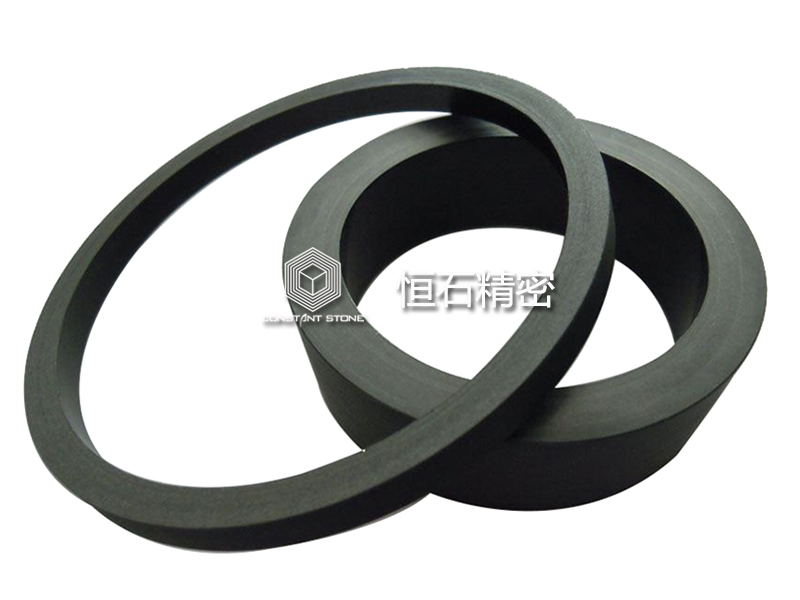

在半导体制造的“超净车间”里，从单晶硅的熔炼到芯片的离子注入，石墨零件始终扮演着“隐形基石”的角色。作为由碳原子层状排列的非金属材料，石墨凭借其独特的物理化学性质——耐高温、导电导热、化学稳定、自润滑——成为半导体设备中不可或缺的关键部件。

一、晶体生长炉：石墨零件的“高温战场”

半导体单晶硅的制备依赖直拉法（CZ法），这一过程需在1450℃高温下将硅料熔化，再通过晶种缓慢拉制出单晶。石墨零件在此承担核心功能：

• 加热器与坩埚：高纯石墨制成的环形加热器提供均匀热场，石墨坩埚则直接接触熔融硅液，其耐高温、抗热震性能确保熔炼过程稳定。
• 导流筒与保温罩：石墨导流筒引导硅液流动方向，保温罩减少热量散失，二者协同控制晶体直径与生长速率。
• 关键指标：石墨部件纯度需达99.9995%（5N级），杂质含量低于5ppm，否则会引入晶格缺陷，导致芯片漏电率上升。

以台州市鸿奈德碳素制品有限公司的五星石墨WX-7为例，其密度1.85g/cm³、抗压强度115MPa，可长期承受1600℃高温而不变形，广泛应用于晶体生长炉热场系统。

二、外延工艺：石墨基座的“精密舞台”

外延工艺需在单晶衬底上生长同质或异质半导体层（如Si/Si、SiC/Si），石墨基座是这一过程的“载体”：

• 桶式/煎饼式石墨盘：承载晶片旋转，通过碳化硅涂层增强耐腐蚀性，确保外延层厚度均匀性（±1%）。
• 温度控制：石墨基座需在1000-1200℃下保持热稳定性，避免因热膨胀系数差异导致晶片翘曲。

实验数据显示，使用高纯石墨基座的外延工艺，晶片位错密度可降低至10³/cm²以下，满足5G芯片对材料缺陷的严苛要求。

三、离子注入与等离子蚀刻：石墨零件的“极限挑战”

在离子注入环节，硼、磷等离子束需以兆电子伏特能量轰击晶圆，石墨零件需承受：

• 飞行管与狭缝：石墨电极引导离子束路径，其低摩擦系数（0.05-0.1）减少离子散射，确保注入精度。
• 束终止器：吸收未注入的离子束，防止设备损伤，石墨的耐辐射性能在此至关重要。

等离子蚀刻中，石墨电极需在氟基等离子体环境下工作，其化学惰性可避免与蚀刻气体反应，同时高导热性（120-150W/m·K）快速分散热量，防止局部过热。

四、EDM加工：石墨电极的“效率革命”

在半导体模具的电火花加工（EDM）中，石墨电极正逐步取代铜电极：

• 加工速度：石墨电极切削速度是铜的3倍，且无毛刺产生，减少后处理工序。
• 成本优势：石墨电极价格仅为铜的15%，且可重复使用，适合大批量模具生产。
• 热稳定性：石墨熔点达3650℃，远高于铜的1083℃，在高温加工中不易变形。

以某快消电子品牌为例，采用石墨电极后，模具开发周期从15天缩短至7天，单件成本下降40%。

五、行业趋势：高纯化与功能化

随着半导体节点向3nm以下演进，石墨零件需求呈现两大趋势：

1. 高纯化：杂质含量从5ppm降至1ppm以下，通过等静压成型与多次焙烧工艺实现。
2. 功能化：石墨复合材料（如石墨-碳化硅）兼具高导热与低膨胀特性，适用于极紫外光刻（EUV）设备的热管理。

据格隆汇预测，2032年全球半导体石墨市场规模将突破百亿美元，中国厂商凭借成本与供应链优势，正加速替代进口产品。
