半导体石墨零件：高温与精密交织的“隐形引擎”

　　

在半导体制造的“超净车间”里，温度可飙升至2000℃以上，腐蚀性气体与等离子体如利刃般侵蚀设备。在这片“极端战场”中，石墨零件以其独特的物理化学特性，成为支撑晶体生长、外延沉积、离子注入等核心工艺的“隐形引擎”。

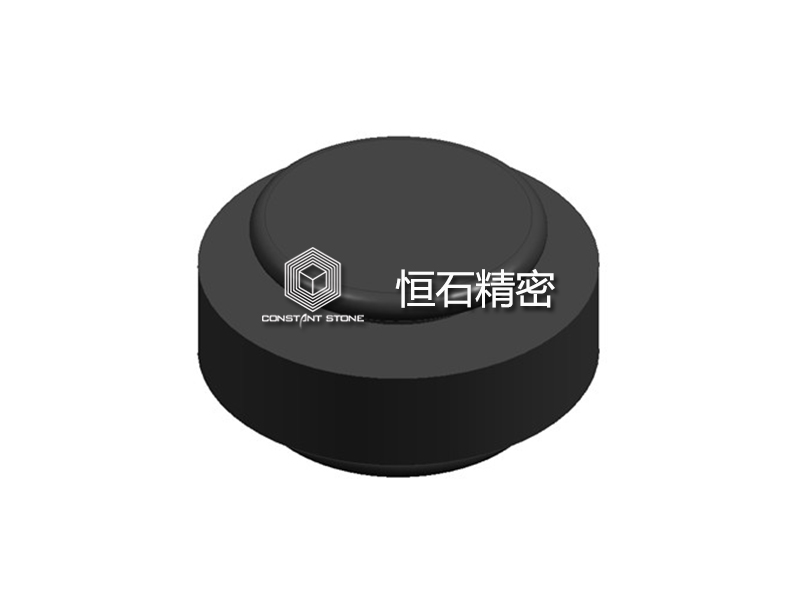

一、高温下的“稳定基石”：晶体生长的耐热核心

半导体晶体生长是制造芯片的“第一步”，需在高温熔炉中完成硅、碳化硅（SiC）等材料的提纯与结晶。石墨零件在此过程中扮演多重角色：

1. 坩埚与加热器：以等静压石墨制成的坩埚，可承受3000℃以上高温，其高密度（1.83g/cm³）与细颗粒结构（7μm）确保材料均匀受热，避免局部过热导致晶体缺陷。例如，在SiC单晶生长中，石墨加热器通过电阻发热提供稳定热源，而石墨保温筒则通过低热导率特性减少热量散失，使炉内温度波动控制在±2℃以内。
2. 导流与支撑结构：石墨导流筒通过精密孔隙设计，引导熔融材料定向流动，提升晶体生长效率；石墨托盘则以高强度（洛氏硬度95HR5/100）承载数百公斤重的晶体，其抗热震性（温度突变时体积变化<0.1%）确保在反复升降温中不破裂。

二、精密制造的“艺术”：从石墨块到纳米级零件

半导体石墨零件的制造堪称“毫米级精度与纳米级纯净的博弈”：

1. 原料纯化：以德国西格里石墨EK3205为例，其杂质含量需控制在百万分之五以下，需通过2000℃以上高温热化学脉冲提纯，消除金属、硫等杂质。
2. 等静压成型：将石墨粉置于200MPa高压环境中三维均匀压制，消除内部应力，确保零件尺寸稳定性。例如，某光伏企业生产的石墨舟皿，通过等静压工艺使12英寸晶圆承载槽的平行度误差≤±0.005mm。
3. 精密加工与涂层：采用金刚石涂层刀具以0.01mm精度雕刻零件表面，再通过化学气相沉积（CVD）技术涂覆SiC涂层，使零件在HCl腐蚀环境中寿命延长3倍，氧化失重率降低90%。

三、多场景的“全能选手”：从传统硅到第三代半导体

石墨零件的应用场景随半导体技术迭代不断拓展：

1. 硅基芯片：在直拉单晶炉中，石墨电极通过高频感应加热熔化硅料，而石墨保温罩则通过多层结构设计实现温度梯度控制，使单晶硅生长速率提升20%。
2. 化合物半导体：在GaN外延生长中，石墨基座需承受1600℃高温与H2氛围腐蚀，其热均匀性（表面温差<±1.5℃）直接影响外延层厚度一致性。某MOCVD设备厂商通过优化石墨基座结构，使LED芯片发光效率提升15%。
3. 先进封装：柔性石墨箔凭借高导热性（导热系数>1500W/m·K）与柔韧性，成为3D封装中芯片与散热基板间的理想热界面材料，其厚度可压缩至0.1mm，热阻降低40%。

四、未来挑战：纯度、成本与可持续性

尽管石墨零件在半导体领域表现卓越，但仍面临三大挑战：

1. 超纯化瓶颈：第三代半导体（如SiC、GaN）对石墨纯度要求达99.99995%，当前提纯工艺成本占零件总价的60%以上。
2. 大型化与轻量化：12英寸晶圆产线需直径超1米的石墨坩埚，其重量超500kg，如何在保证强度的同时减重30%成为行业难题。
3. 循环利用：全球每年报废的石墨零件超10万吨，但回收率不足20%。某企业通过高温再生工艺，将废旧石墨零件纯度恢复至99.9%，成本仅为新料的40%。

从晶体生长的“高温熔炉”到先进封装的“柔性热链”，半导体石墨零件正以“隐形”姿态推动行业变革。随着材料科学、精密加工与智能制造技术的融合，这一“黑色黄金”将在芯片制造的极限场景中持续释放能量，成为支撑半导体产业迈向更高精度的关键基石。
