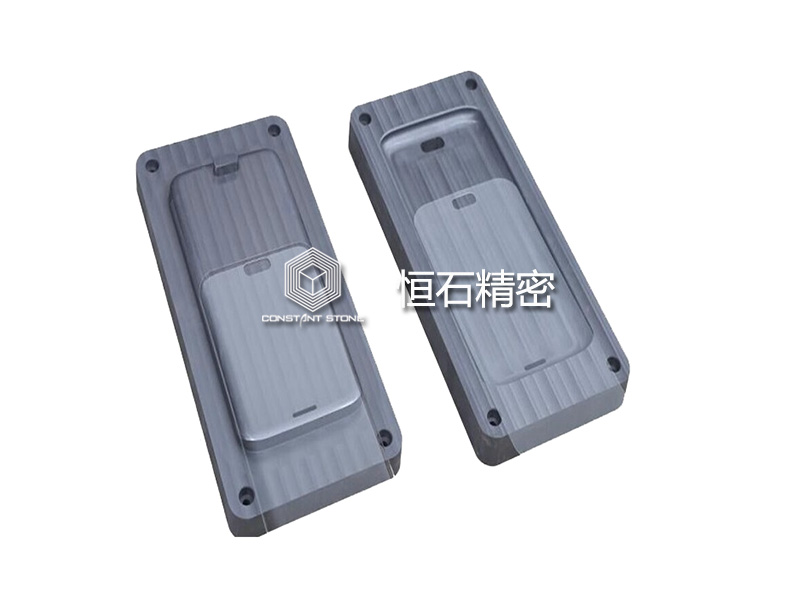

半导体石墨零件：高温与精密的双重守护者

　　

在半导体制造的精密舞台上，石墨零件以“耐高温、高纯度、化学稳定”的特质，成为支撑晶体生长、外延沉积、离子注入等核心工艺的关键材料。从第三代半导体碳化硅（SiC）单晶炉的加热器，到金属有机物化学气相沉积（MOCVD）设备的涂层基座，石墨零件正以“隐形冠军”的姿态，推动着半导体产业向更高效率、更低缺陷率迈进。

一、材料特性：高温下的“稳定基石”

石墨的层状晶体结构赋予其独特的物理化学性能：

1. 极端耐温性：熔点达3850±50℃，在惰性环境中可稳定承受2800℃高温而不软化变形。例如，SiC单晶生长炉中，石墨坩埚需在2000℃以上持续工作数日，其热膨胀系数仅1.5×10⁻⁶/℃，确保骤冷骤热环境中的尺寸稳定性。
2. 化学惰性：常温下耐酸、碱及有机溶剂腐蚀，在等离子蚀刻设备的强腐蚀性气体（如Cl₂、BCl₃）中仍能保持结构完整。某实验显示，石墨电极在等离子轰击下，表面腐蚀速率低于0.1mg/cm²·h。
3. 导电导热双优：热导率高达120W/(m·K)，是铜的3倍，可快速均匀传热；导电性比一般非金属矿高百倍，支持高频加热系统的稳定运行。

二、核心应用场景：从实验室到量产线的全覆盖

1. 晶体生长炉的“心脏”
   在CZ直拉法单晶硅生长中，石墨加热器、坩埚、导流筒构成热场系统的核心。等静压石墨通过2500℃高温石墨化处理，纯度达99.99%，杂质含量低于5ppm，确保硅单晶的位错密度低于10³/cm²。某龙头厂商实测数据显示，采用高纯石墨热场后，单晶硅生长周期缩短20%，成品率提升15%。
2. 外延工艺的“承载者”
   SiC外延生长需在1600℃/H₂氛围下进行，石墨基座作为衬底承载体，需满足热均匀性（表面温差<±2℃）、抗热震性（50次冷热循环无裂纹）等严苛要求。通过化学气相沉积（CVD）技术制备的SiC涂层石墨基座，可将基座使用寿命从300次循环延长至1000次，同时将外延层厚度波动控制在±1.5%以内。
3. 离子注入设备的“防护盾”
   离子注入过程中，石墨飞行管、狭缝、电极等部件需承受高能离子束（能量达MeV级）的持续轰击。某厂商采用细颗粒等静压石墨（粒径<5μm）制作的离子注入部件，在硼离子注入工艺中，表面粗糙度Ra≤0.4μm，离子束引起的腐蚀速率降低60%。

三、技术突破：从“材料”到“系统”的进化

1. 多孔石墨的“传质革命”
   在SiC长晶炉中引入多孔石墨板，通过孔隙结构优化气体流动路径，使传质均匀性提升40%，相变发生率降低25%。某研究显示，采用多孔石墨后，SiC晶体位错密度从10⁴/cm²降至10³/cm²，达到车规级标准。
2. 柔性石墨的“热管理”
   柔性石墨箔凭借高导热性（80-150W/(m·K)）和柔韧性，成为半导体设备隔热材料的首选。在12英寸晶圆ALD设备中，柔性石墨密封环可将设备内部温度波动控制在±0.5℃以内，同时减少颗粒污染（NAS 1638 Class 3级标准）。
3. 数字化制造的“精度跃升”
   通过五轴联动加工中心与AI视觉检测系统，石墨舟皿的槽位间距误差可控制在±0.005mm以内，表面粗糙度Ra≤0.8μm。某企业建立的区块链溯源系统，可追溯每件产品的原料批次、加工参数及3000次热循环测试数据，确保质量可控性。

四、未来趋势：从“耗材”到“战略资源”的升级

随着第三代半导体（SiC、GaN）与先进封装（CoWoS、HBM）技术的爆发，半导体石墨零件正从“辅助材料”升级为“战略资源”。国内企业已突破石墨基体表面均匀生长SiC涂层的关键技术，但高端等静压石墨仍依赖进口。据预测，2025年国内SiC涂层石墨基座市场规模将突破5亿元，全产业链国产化率有望从目前的30%提升至60%。

在半导体制造的“纳米级战场”上，石墨零件以毫厘之间的精度与千年不坏的稳定性，守护着每一颗芯片的诞生。从一块黝黑的石墨原料到价值数万元的精密载具，这场材料科学与精密加工的融合革命，正重新定义着半导体制造的效率边界。
